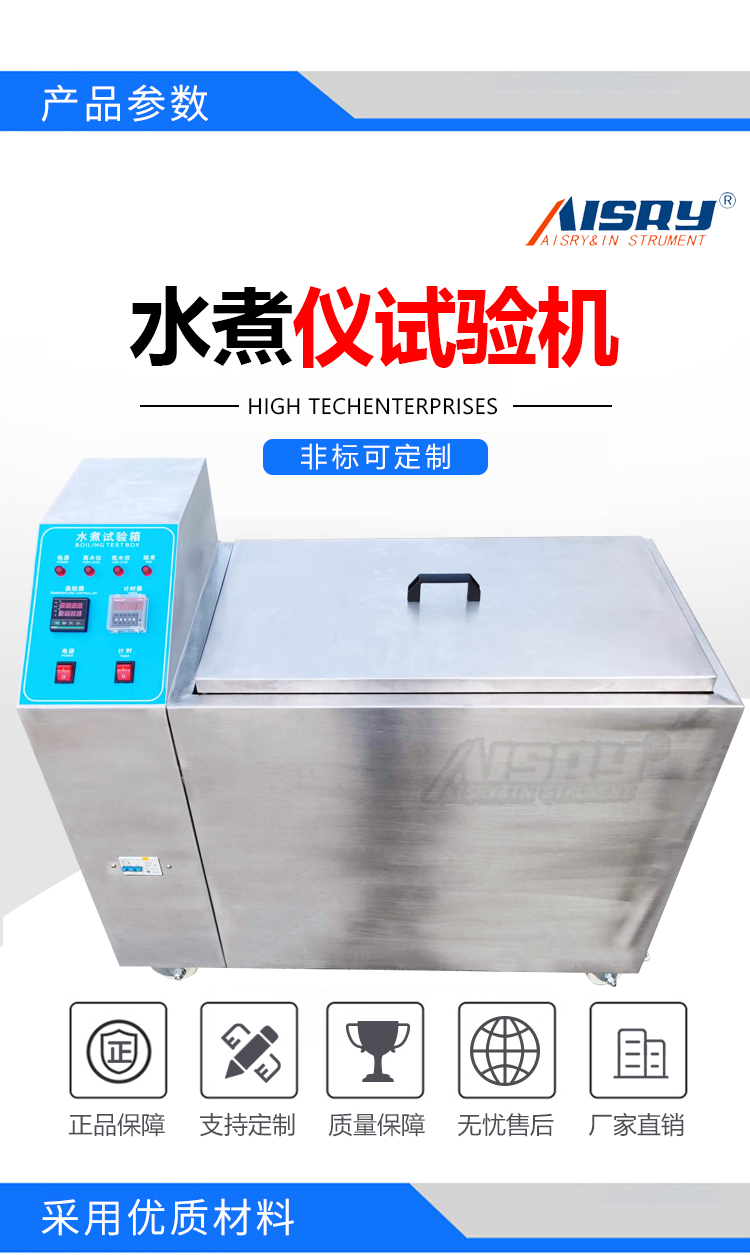

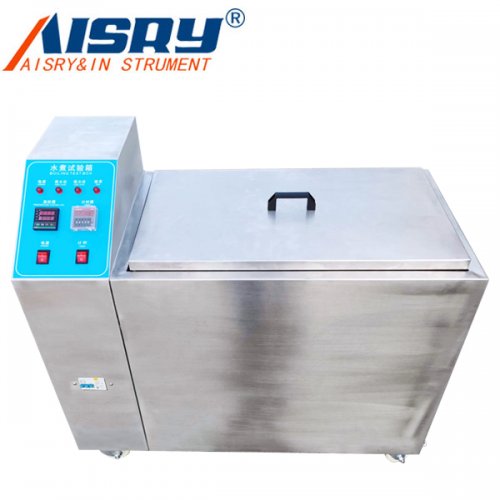

一、尺寸構造
1、電控箱安裝電控配件；
2、手提蓋子；
3、水槽產品試驗區；
4、控制面板；
5、整機由以上主要部分組成；
6、水槽試驗室尺寸：L600*D300*H450mm；
7、內外箱均采用304#不銹鋼板制作.

二、控制面板
1、電源開關：電源開關是控制面板的總電源開關，電源接好后，打開此開關，此時候面板上儀表通電顯示；
2、加水開關：此開關是控制自動加水電磁閥，在接有自動加水管后，打開此開關即可，如不接自動加水管，請保持關閉狀態；
3、計時開關：是控制計時器的開關，如在做試驗時需要定某一個時間完成后停止加熱功能，采用此時間控制即可，使用時打開此開關，不需要計時就關閉；
4、計時器：控制時間功能；
5、結束燈：采用時間控制結束后的指示；
6、低水位：水位不足安全的水位指示燈；
7、加溫?zé)簦涸诩訜釥顟B(tài)下的指示；
8、溫控儀表：設定控制溫度功能.
