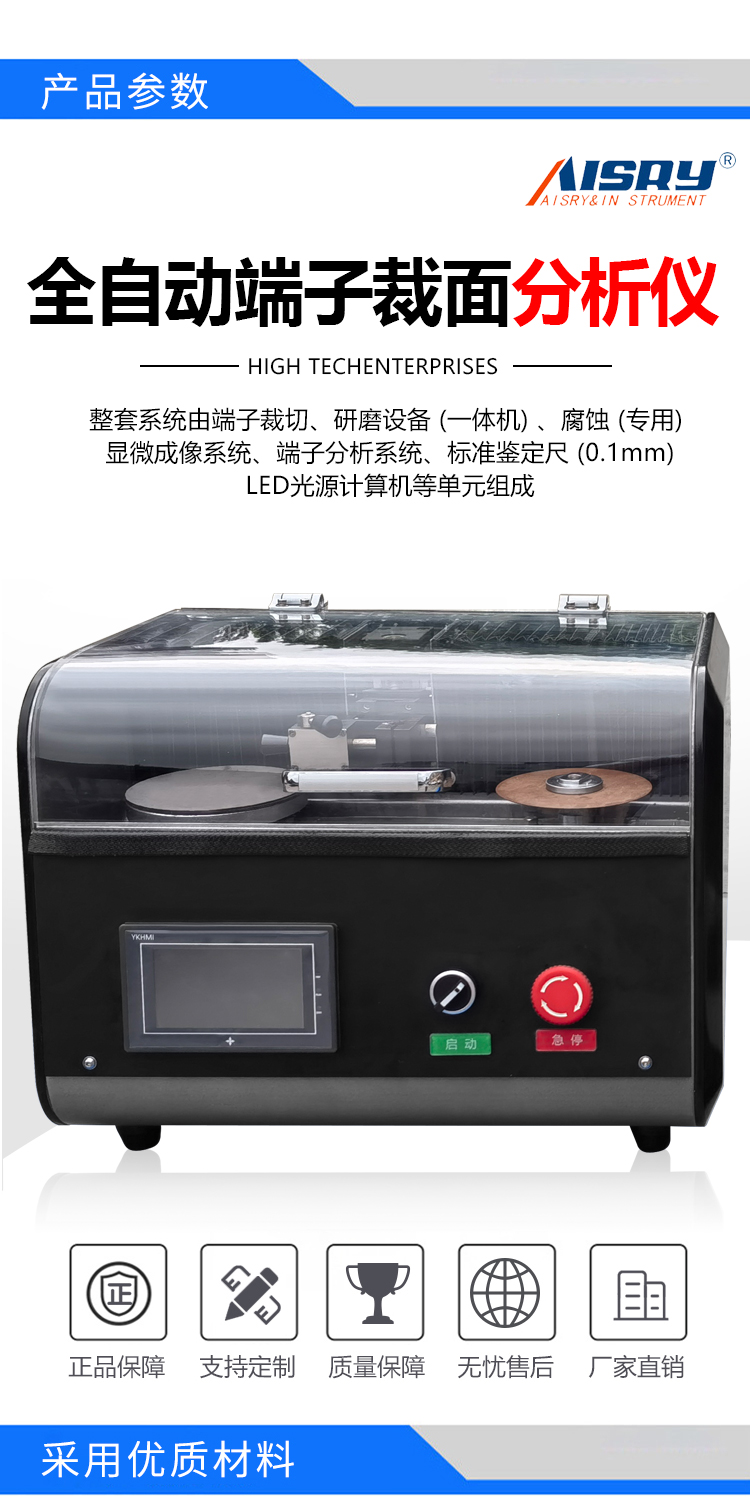

整套系統由端子裁切、研磨設備(一體機)、腐蝕(專用)、顯微成像系統、端子分析系統、標準鑒定尺(0.lmm)、LED 光源、計算機等單元組成，端子顯微分析系統能觀察物體時立體感強，成像清晰，具有較長的工作距離，采用人體力學設計，模塊化組合,流水線式工作流程，讓操作更方便快捷。 省時省力，極大地提高了端子斷面質量檢驗的速度。

a) 切割模塊
范圍：0.05mm2  到 50.00mm2；
轉速：2800 rpm；
儀器能夠全自動上下左右移動，切割、研磨，完成后復位，無需人工操作。
端子自動切割、研磨，時間為 60S；
X、Z兩軸伺服自動控制系統，功率：40W；
能夠?qū)崿F(xiàn)自動送料切割和研磨。
b) 打磨模塊
打磨轉速：1400 rpm/min；
磨盤直徑：120mm；
Z 微調范圍：自動可設置；
c) 蝕化部分
專用先進技術清洗液；不發黑、無氣味、無毒、清洗作用好。
d) 圖片攝取部分
端子切割、研磨完畢后，在攝取圖片時，端子夾具可精準定位在攝像頭的下方，不需手持夾具；
視頻的總倍率 20~300X；
高品質，低失真的光學儀器；
放大倍數： 0.7X/1X/1.5X/2.0X/2.5X/3.0X/3.5X/4.0X/4.5X
檔位定倍：0.7~4.5（全部）；
超亮的白色 LED 光源可6節控制。
e) 分析及存檔部分
300萬像素高清工業攝像頭，USB2.0接口，及配套軟件；
測試軟件具有自動尋邊、魔鏡尋邊、手動定點尋邊等功能；大大避免了全自動搜索中出現的缺陷或不足之處，能夠縮短了測試時間，單個測試時間為 3-5min完成。
軟件自動進行判別是否合格（CH、CB、Cbm、AW、LA、FA、CFE、GH、GB、SB 以及壓縮比）；
f) 電源
220 VAC，50Hz，300W
110 VAC，60Hz，300W
體積和重量
重量：80 kg±10 kg

2.1、一般要求
系統全套包括硬件、軟件及各種耗材。  系統能夠?qū)崿F(xiàn)自動切割和打磨。 軟件能夠?qū)崿F(xiàn)自動識別、讀取和檢測端子的各項數據并進行判定測量。
2.2 有防護安全保,障切割研磨時不會咬線牙變形或芯線飛出。
2.3 軟件除自動判別合格率外還具有輔助外觀判斷功能。
