淋雨試驗箱的設備特色及試樣約束

文章來源：http://www.yipin006.com/news/hybk/2183.html 發表時間：2023-10-17

相關標簽:

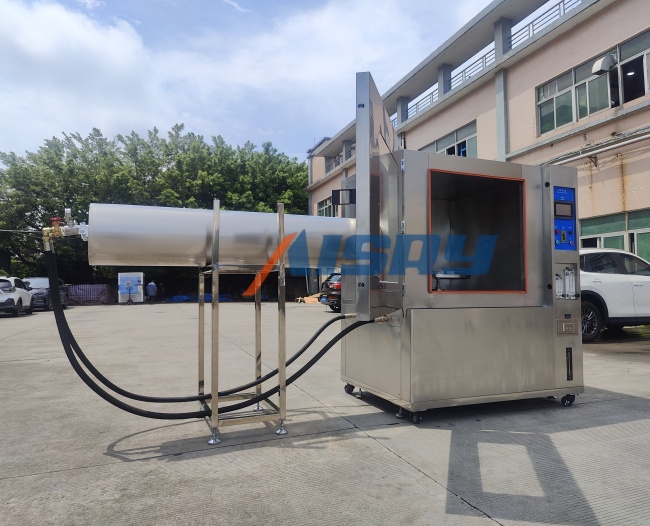

擺管淋雨實驗箱適用于科研、產品開發和質量操控供給相應的環境模擬和加速實驗。用來查核和確定電工、電子產品、野外照明、通訊產品、信號設備及轎車燈具等產品做防水功用測驗及IP防水等級測驗。在淋水實驗后或在實驗期間能否保證設備和元件杰出的作業功用。

本實驗箱按照規范要求,選用人工模擬降雨環境來檢驗被測驗品的防水才能,其具體要求和合格判定規范應按照GB4208-2008(IEC60529-2001)或產品相關的規范要求.

設備特色：
1)、實驗系統結構規劃先進合理、漂亮有用。
2)、該實驗箱主要功用元器件均選用裝備、技能原理先進可靠、噪音與節能得到佳操控——其功用可替代國外同類產品。
3)、彩色觸摸屏人箱界面，可編程操控器，整箱運轉自動化操控。

根據規范：
按照GJB150、GB10485、GB4208-2008(等效選用IEC60529-2001)《外殼防護等級(IP代碼)》規劃制作,適用于電氣產品進行第二位特征數字為3和4(IPX3和IPX4)的淋雨實驗。

技能參數：
1. 產品型號：ASR-RT500-IPX3/4

2. 試樣約束：
本實驗設備禁止：易燃、易爆、易蒸發性物質試樣的實驗或貯存
腐蝕性物質試樣的實驗或貯存
生物試樣的實驗或貯存
強電磁發射源試樣的實驗或貯存
放射性物質試樣的實驗或貯存
劇毒物質試樣的實驗或貯存
實驗或貯存過程中或許發生易燃、爆炸、蒸發、劇毒、腐蝕及放射性物質的試樣的實驗或貯存

3. 容積、尺度和分量：
3.1. 標稱內容積：500L
3.2. 測驗區內箱尺度W*H*D（mm）：800*800*800
3.3. 整箱外型尺度：1400*1710*940
3.4. 重量：( 150)KG

4. 功用參數：
4.1. 測驗環境條件：環境溫度為+5~+28℃、相對濕度≤85%
4.2. 測驗方法：GB4208、IEC60529、GJB150、GB10485
4.3. 淋雨原理
4.4. 實驗臺尺度：￠500mm
4.5. 實驗臺高度：400mm
4.6. 實驗臺轉速：1 ~5n/min可調
4.7. 實驗臺原料：優質304不銹鋼網孔板
4.8 擺管半徑：300mm
4.9. 擺管擺幅：1-300°（可調）步進電箱操控
4.10. 擺管原料：優質304不銹鋼無縫管
4.11. 噴孔直徑：φ0.4mm，水流速度0.07L/min
4.12. 孔徑距離：50mm
4.13. 淋雨水壓：50~150kpa(可調)

5.操控系統

5.1. OYO微電腦操控器
1. 5.7英寸，640×480點陣，TFT彩色LCD顯示器
2. 中英文菜單（可自在選擇）觸摸屏方式輸入
3.毛病報警及原因、處理提示功用
4.斷電維護功用
5.日歷守時功用
6.停電記憶功用

5.2.系統操控原理
1.效率離心式不銹鋼水泵，低噪音、低能耗
2.微型流量計，直觀顯示噴水流量
3. 抗振壓力表，系統壓力參數一覽無余
4.可調式泄壓閥，防備反常高壓
5.RO過濾器，拆裝維護便利，避免噴水孔阻塞
6.增設流量操控閥，自在調節系統壓力
7.操控器+驅動器+步進電箱準確操控實驗臺轉速
8. 操控器+驅動器+步進電箱準確操控擺管角速度
9.多功用顯示面板：電源、運轉、急停指示燈、閃光蜂鳴器和訊控接口

6.結構特征

6.1箱體結構：測驗區、儀表電控區、箱房分區規劃，模塊化組合，滿足測驗及維護的人性化的操作, 箱體底部選用高質量可固定式PU活動輪，便于客戶移動。

6.2 箱體原料：
1.外膽資料：優質彩鋼板靜電噴涂
2.內膽資料：優質耐熱耐寒不銹鋼板
6.3 測驗箱門：單開鉸門（面臨箱體時，左鉸鏈，右把手）硅橡膠緊迫密封設備帶有大型觀察窗，并配有不銹鋼雨刷

7. 安全維護設備
7.1. 防備反常高壓維護
7.2. 角速度安全約束
7.3. 電箱過熱維護
7.4. 過載及短路維護
7.5. 總電源相序和缺相維護（三相式電源適用）
7.8. 其他裝備
7.9電源線纜
AC220V電源：三芯（單相兩線+維護地線）電纜1條（約4米長）

8. 總電源開關
NFB斷路器，

9. 運送：實驗箱為全體式，全體運送
9.1 尺度：大運送尺度（不含包裝）：“參見3.3外型尺度”
9.2 分量：大運送分量（不含包裝）：“參見3.4.分量”

10. 運用條件：由用戶保證下列各項條件
10.1環境條件
10.1.1.溫度：5℃～28℃
10.1.2.相對濕度：≤85%
10.1.3.氣壓：86kPa～106kPa

10.2供電條件

AC220V電源要求：
1.單相兩線+維護地線
2.電壓規模：AC（220±10）V
3.頻率允許動搖規模：（50±0.5）Hz
4.維護地線接地電阻小于4Ω
5.要求用戶在裝置現場為設備裝備相應容量的空氣或動力開關，而且此開關必須是獨立供本設備運用

10.3 大電流
大功耗：10A；2KW

(在環境溫度+25℃、無試樣、運轉工況穩定一小時后測驗取得的數據)
