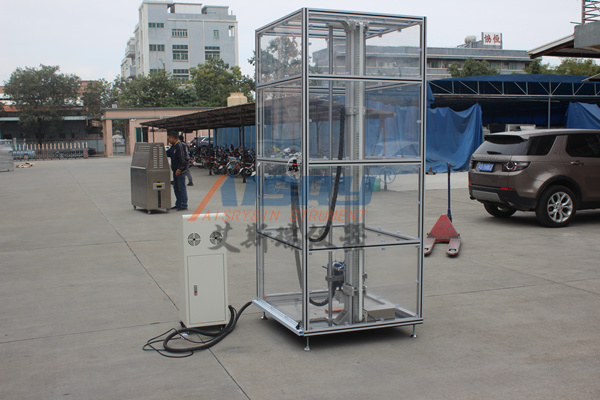

手機定向跌落試驗機原理描述
文章來源：http://www.yipin006.com/news/hybk/1774.html 發表時間：2022-06-16
相關標簽:
手機定向跌落測試儀，手機跌落1500mm，手機跌落1800mm(行程可調)
產品應用:
該設備用于評估客戶實際使用時產品意外跌落對產品性能的影響。它適用于手機、pad、電子書、電子詞典等小型電子產品。測試方向或位置的下降。
原理描述:
該系統利用觸摸屏與PLC通信，控制伺服電機驅動跌落機構上的夾具升降，配合脫鉤器和夾具的釋放動作實現跌落試驗。調整角度定位銷可以滿足用戶對邊緣、角度、面部跌落試驗。
主要技術參數
1跌落高度:可在400-1800mm范圍內設定，位移精度0.5mm
2跌落角度:樣品的2個大面，4個小面，4個角都可以跌落。
3.相關標準:產品基于華為相關企業測試標準。
4夾具夾緊寬度:160mm
5測試數據:墜落高度、加速度、終速度、測試時間、測試次數等。
6試樣重量:允許1000克。
7落面尺寸:350 * 350 * 50毫米
8落面材質:大理石/水泥板(可根據要求定制)
9落面粗糙度:大理石板和水泥板的粗糙度值分別為0.59μm和1.29μm(參考數據)
10驅動方式:伺服電機+同步齒形帶
11控制方式:觸摸屏+PLC
12氣源要求:不低于0.6MPa的潔凈壓縮空氣
13電源要求:交流220伏±10% 50赫茲
14設備功率:400W
15外形尺寸:900*900*2400mm
16設備重量:270Kg
主要功能：
1次定向跌落測試
2自由落體試驗
3自動和手動功能
4參考高度補償功能
5可以設置跌落高度、著陸速度和測試次數。
6延釋放和傳感器檢測釋放選擇功能
7數據測量功能，自動計算加速度、著陸速度、測試時間等。；
8安全保護功能(操作者的肢體進入設備內部，設備不啟動，保護操作者的安全)
產品特點:
1.雙柱直線軸承導軌，伺服電機+同步帶驅動升降，測試高度可任意設定，定位準確。
2.觸摸屏+PLC控制，可設定和顯示測試高度、跌落次數等數據。
3.鋁型材邊框和安全屏為操作者的安全提供了更可靠的保障；
4氣缸夾緊機構，能以高出氣缸吸附幾倍的速度釋放手機，保證跌落精度；
5落板可選擇多種材料，滿足不同用戶的需求；
6本設備采用電磁鐵吸附，比其他廠家的螺栓或氣缸固定方式更順暢。
工作環境要求:
1工作溫度和濕度:溫度18℃ ~ 30℃，濕度40% ~ 60%(非冷凝)
2儲存溫度和濕度:溫度-10℃ ~ 60℃，濕度40% ~ 60%(非冷凝)
基本配置:
編號、名稱、數量、數量等。供供應商參考。
1個PLC 1個松下
2伺服電機1松下
3個觸摸屏1個松下
4.傳感器2歐姆龍
5缸2 SMC
6電磁閥2 SMC
7安全光幕1 SUNX
8線性導軌1 Hiwin
9鋁型材30 OYU
10大理石板1 DEFNUO定向加速跌落測試儀定向加速跌落測試儀是按照華為的測試標準設計的。
