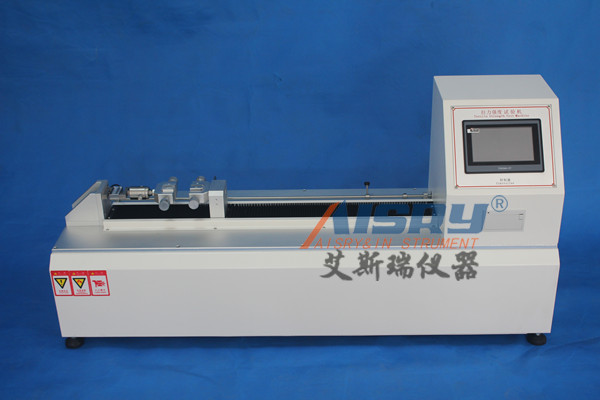

臥式水平拉伸試驗機分為微機顯示液壓水平拉伸試驗機和微機控制電液伺服水平拉伸試驗機，滿足長試樣和全尺寸試樣的拉伸試驗。該試驗機主要用于測試各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、纜繩、分離盤等的拉伸性能。
試驗機主體部分采用鋼板焊接框架結構，分段移動橫梁調節試驗空間，單桿雙作用活塞缸施加試驗力，手動或伺服控制試驗過程，載荷傳感器測力，微機顯示試驗力和試驗曲線。
產品功能
(1)控制單元：控制系統是計算機軟硬件技術，結合半導體技術，在測力、測位移、測變形、速度控制等方面可靠、操作方便、靈活。
(2)微機系統：采用聯想牌微機(包括：主機、17寸液晶、標準鍵盤鼠標、大容量硬盤)作為主機，完成整機測試設置、數據采集、運算處理、打印測試結果顯示等功能。配備試驗機中英文智能測試軟件包，可根據標準、國際標準或用戶提供的標準，對各種材料試驗的各種性能參數進行測量和判斷，并對數據進行統計和處理；然后輸出各種所需格式的測試報告和測試曲線。
(3)安全保護：設備具有機械限位保護、過載自動停機保護、過流漏電自動斷電保護、緊急開關等保護功能。
(4)安全防護：試驗區安裝網狀安全防護網，可輕松推拉開啟，方便安全可靠。
4.產品優勢
(1)微電腦控制電液伺服水平拉力試驗機采用手動-自動控制操作方式，可由電腦自動操作，也可手動操作，大大提高了工作效率，降了操作人員的勞動強度；
(2)采用輪寬負荷傳感器，精度高，性能穩定；
(3)意大利進口油泵機組，噪音低，油路穩定，無沖擊；
(4)液壓密封采用雙重密封結構，有效防止漏油和滲油；
(5)與活塞頭連接的施力梁配有移動小車，減少了各種機械摩擦。
主要技術參數：
微電腦屏幕顯示臥式拉力試驗機
微機控制電液伺服水平拉力試驗機
測試力(千牛)：
600、1000、2000、3000
600、1000、2000、3000
測試力測量范圍：4%~%FS
測試力測量精度：1%
位移指示誤差：1%
應力控制速度：1-45兆帕/秒
恒定應力控制精度：1%
拉伸距離(不包括活塞行程)：0-10000mm，可根據用戶要求制作。
汽缸沖程：500mm(可根據用戶要求制作)
樣品的夾緊方式：標準采用螺栓方式，也可根據需要采用液壓夾緊。
試驗機的有效空間：寬度750mm，可根據用戶要求制作。
測試模式：閥門控制試驗過程，微機顯示試驗力和試驗曲線。微電腦伺服自動控制，或手動閥控制。
空間調整模式和間隔：手動推拉或電動調節；調整間距500mm
移動橫梁固定模式：手動螺栓固定或液壓自動螺栓固定
計算機配置：聯想電腦
打印機配置：惠普A4格式彩色噴墨打印機
軟件配置：1套中英文WINDOWSXP平臺下的測試軟件
供電電壓：常規電壓為220V/380V，也可以根據使用的標準電壓進行配置。
